Tech Conversor
TopSolid'Wood erzeugt die MPR- oder XML-Programme; Ihre Maschine spricht eine andere Sprache. Tech Conversor importiert sie, wendet das Losmaterial an und wählt für jeden Bearbeitungsprozess den passenden Fräser gemäß der Werkzeug-Konfiguration. Kommt das Projekt direkt aus TopSolid'Wood, findet es die Materialliste selbst. Die Ausgabe wird Datei für Datei gegen native Programme Ihrer Maschine validiert.
Hauptfunktionen
Stapelkonvertierung in 10 Maschinenformate
Dateien oder einen ganzen Ordner hinzufügen und alles auf einmal konvertieren: Biesse (CIX), Bulleri, Felder (TCN), HolzHer (HPP), Masterwood (PRG, MPR, XML), Masterwood KDT, SCM (CSX), SCM (Xilog Plus) und Weeke Homag (MPR). Konvertierungsprotokoll je Teil.
Losmaterial → passender Fräser
Material beim Import zuweisen oder Tech Conversor aus der TopSolid'Wood-Materialliste lesen lassen. Jeder Bearbeitungsprozess erhält den passenden Fräser gemäß den je Material konfigurierten Pools.
Profile je Firma und je Maschine
Jede Firma hat ihr Profil und darin ihre Maschinen mit Marke, Ausgabe und Datenblatt. Fräser werden einmal je Maschine definiert: MPR-Operationstyp, Durchmesser, Zahn sowie Mindest- und Höchstbreite.
Bearbeitungsstrategien
Für Formate ohne nativen Taschenzyklus: konzentrische Spiralbahn, radiale Überlappung, Räumrichtung, Tiefenzustellungen und Vorschübe. Formate mit nativen Zyklen delegieren an die Maschinenfirmware.
Teile auf der CNC konturieren, wenn nötig
Wenn Sie an der Plattensäge zuschneiden, bekanten und nur bearbeiten, wird der geschlossene Umriss des MPR mit Hinweis übersprungen, weil das Teil bereits auf Maß kommt. Ein Schalter aktiviert ihn, wenn das Konturieren Teil des Prozesses ist.
Nesting-Modul, separat lizenziert
2D-Plattenoptimierung, CNC-Erzeugung für ersten und zweiten Schritt, QR-Etiketten und Hallen-Viewer. Nutzt dieselbe Fräser-, Material- und Pool-Konfiguration wie der Konverter.

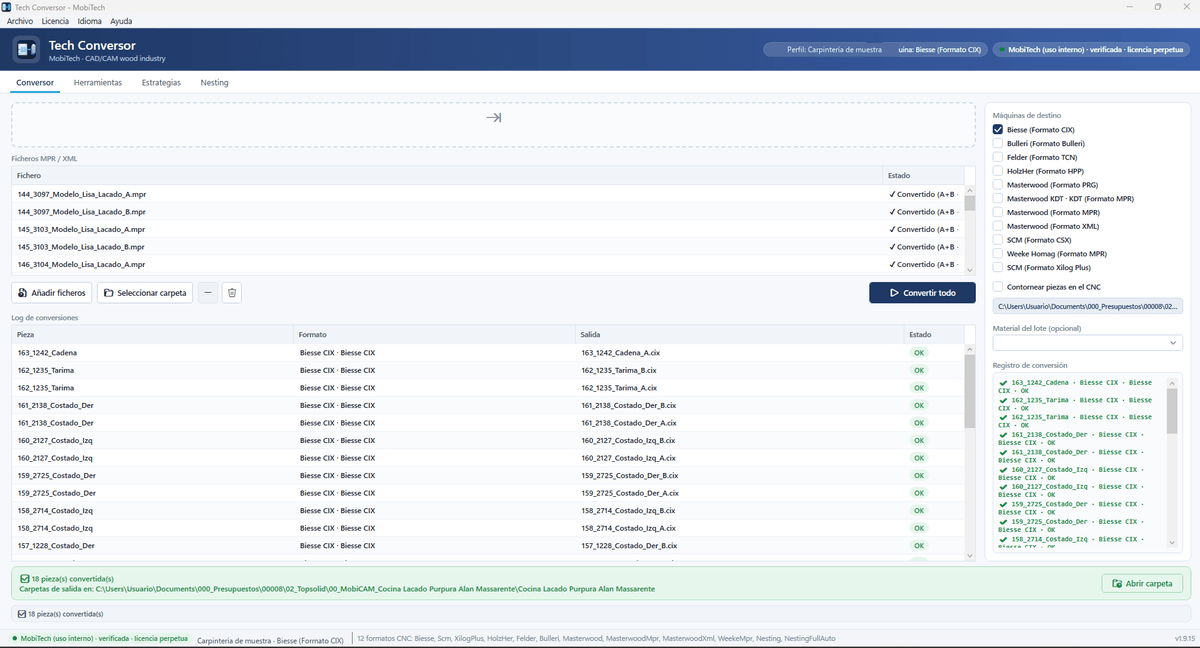

Der Importer: Dateien, Zielmaschinen und Losmaterial
MPR- oder XML-Dateien hineinziehen, Zielmaschinen anhaken, Losmaterial angeben, falls das Projekt es nicht mitbringt, und Alles konvertieren drücken. Das Protokoll zeigt jedes Teil mit Format, Ausgabedatei und Status, und der Ausgabeordner ist einen Klick entfernt.

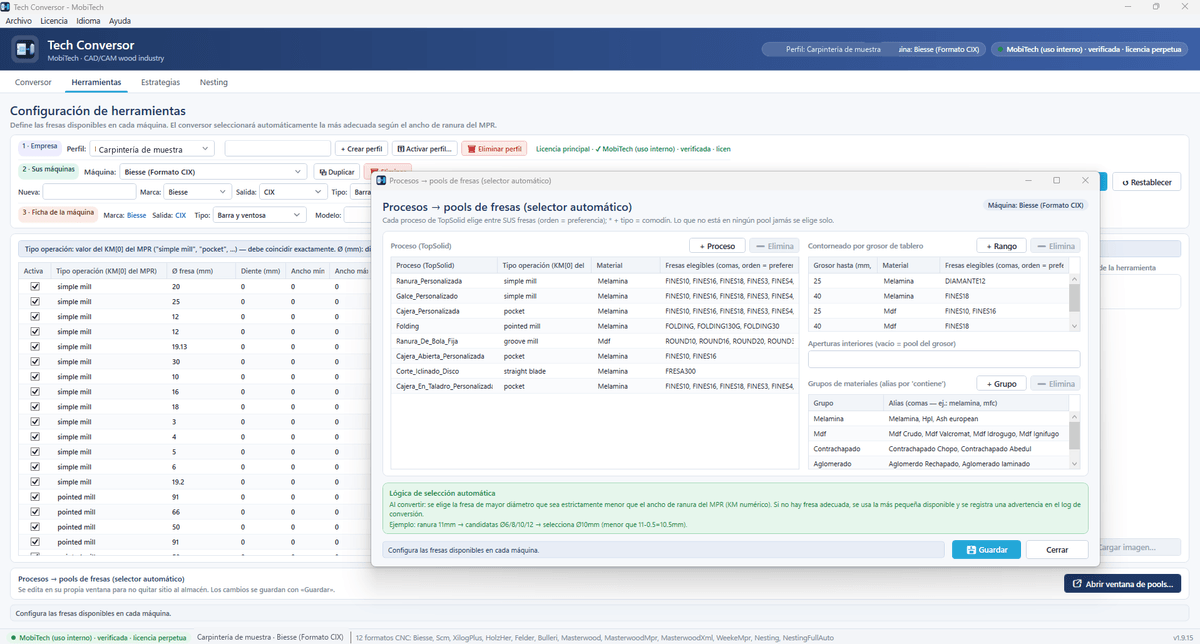

TopSolid'Wood-Prozesse → Fräserpools je Material
Jeder TopSolid'Wood-Prozess (Nut, Falz, Tasche, Folding, Schrägschnitt…) hat seinen MPR-Operationstyp, sein Material und seine zulässigen Fräser in Vorzugsreihenfolge, mit Platzhaltern je Typ. Materialgruppen per Alias (Melamin, MDF, Sperrholz, Spanplatte…) und Konturieren nach Plattenstärke. Auswahllogik: der größte Fräser, der strikt kleiner als die Nutbreite ist; gibt es keinen, der kleinste verfügbare plus Hinweis im Protokoll.

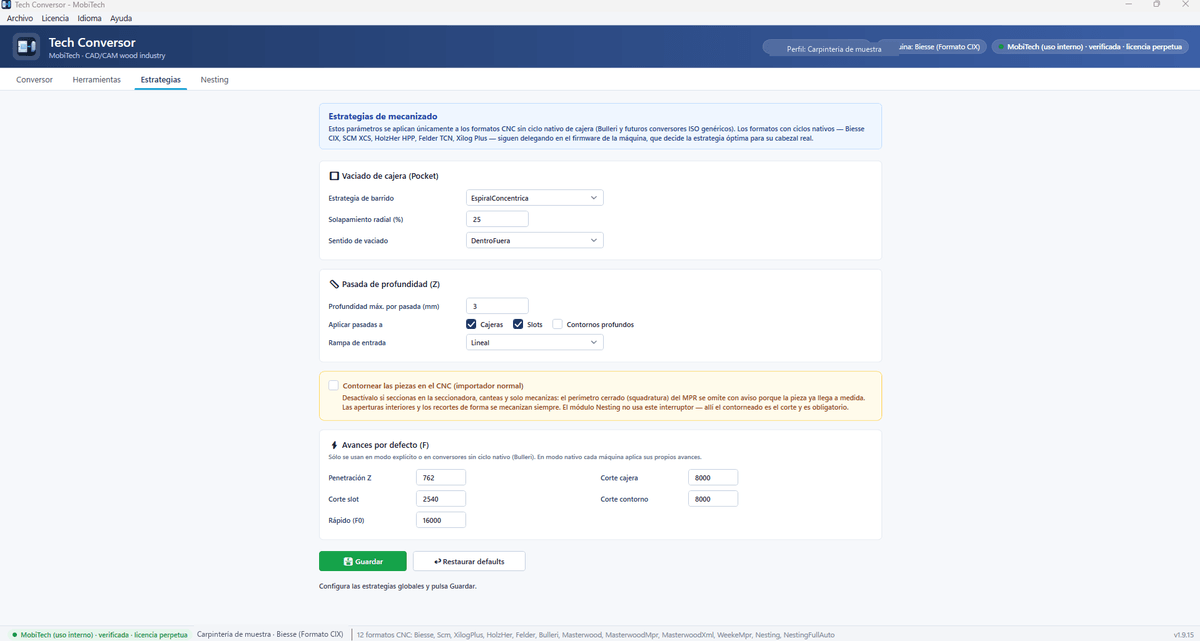

Globale Strategien für Formate ohne native Zyklen
Taschenräumen mit konzentrischer Spiralbahn, radialer Überlappung und Räumrichtung; Tiefenzustellungen mit maximaler Tiefe je Zustellung und Eintauchrampe; Standardvorschübe für Eintauchen, Nut, Tasche und Kontur. Biesse CIX, SCM XCS, HolzHer HPP, Felder TCN und Xilog Plus delegieren weiterhin an die Maschinenfirmware, die die optimale Strategie für ihren realen Kopf wählt.
Projekt laden, und das Modul versteht jedes Teil
Beim Laden des Projekts werden alle Teile gezählt, die mit Bearbeitung, die nur geschnitten werden und die einen zweiten Schritt auf Seite B brauchen, mit ihren Kanten L1, L2, H1 und H2. Die Hinweise sagen genau, was normalisiert wurde: nicht standardmäßige Teiletypen oder Teile, deren MPR gegenüber der Excel gedreht ist.
Optimierung nach Material und Stärke, mit der Plattenlänge in Maserrichtung
Die Teile werden nach Material und Stärke des Lagers auf Platten verteilt, und die Ausnutzung ist je Platte und gesamt sichtbar. Pflichtregel des Plattenlagers: das Maß Länge ist immer die X-Achse, die Maserrichtung; der Optimierer dreht keine Teile dagegen. Kantenlager mit Kreuztext identisch zu den Spalten L1, L2, H1 und H2 der Excel.

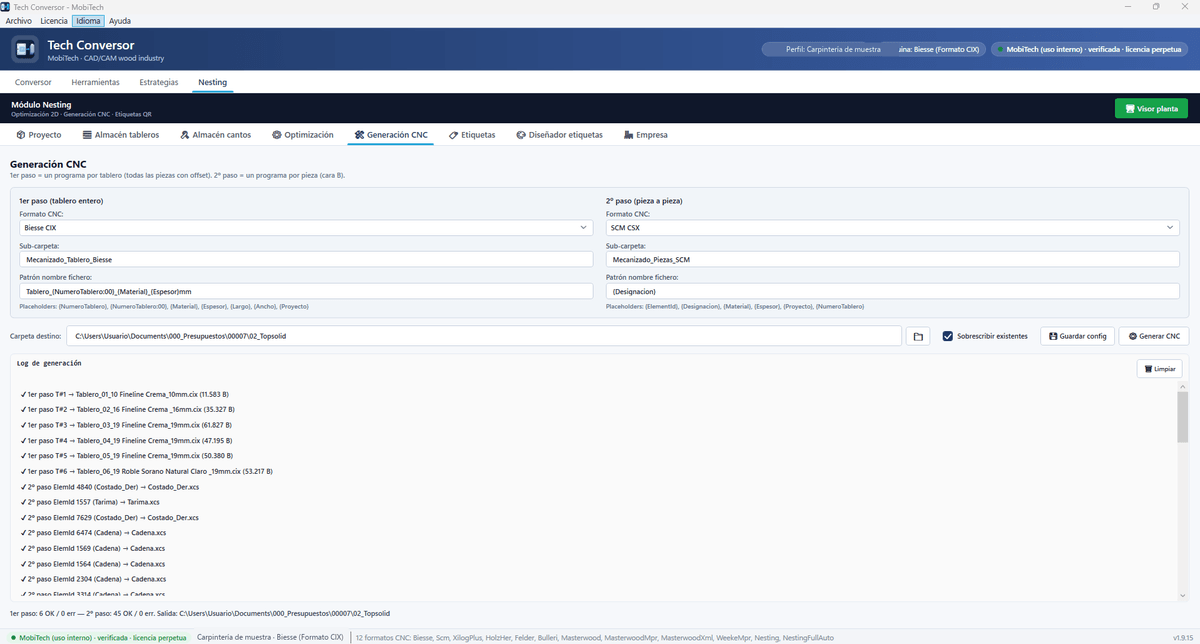

Erster Schritt je Platte, zweiter Schritt je Teil, jeder in seinem Format
Der erste Schritt erzeugt ein Programm je Platte mit allen Teilen und ihrem Offset; der zweite ein Programm je Teil für Seite B. Jeder Schritt kann ein anderes Format haben, sogar andere Marken, mit eigenem Unterordner und Dateinamensmuster. Das Log fasst zusammen, wie viele Programme je Schritt gelungen sind.

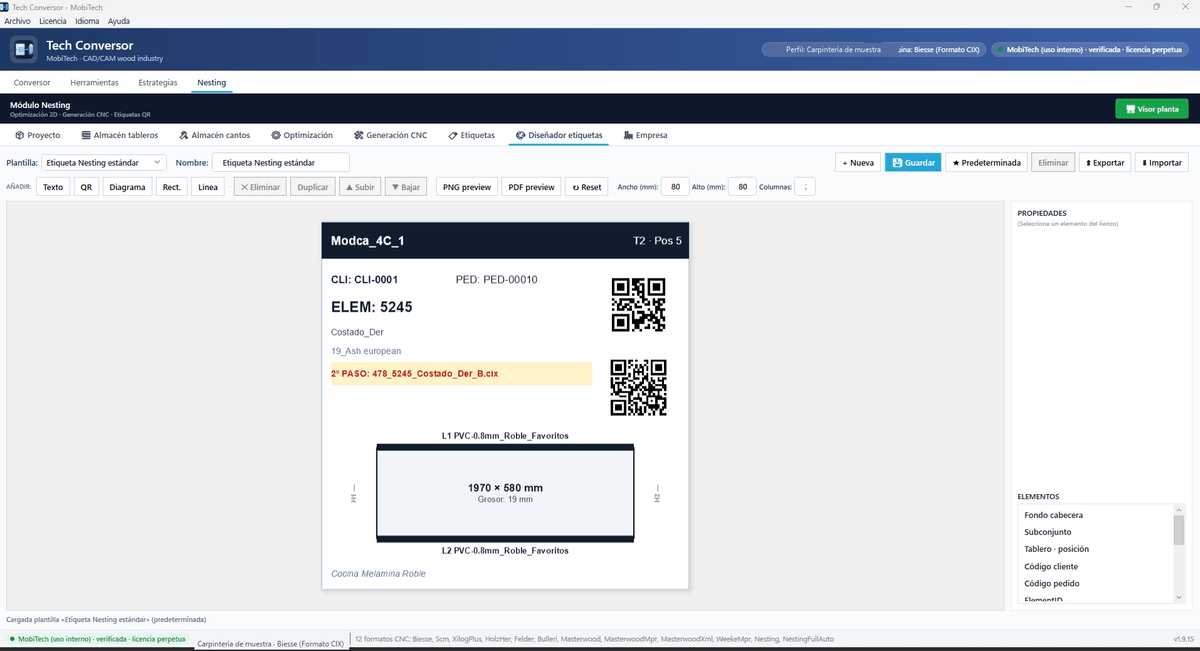

QR-Etiketten mit Hinweis auf den zweiten Schritt und Hallen-Viewer
Etikettendesigner mit Platte und Position, Kunden- und Auftragsnummer, ElementID, Material und Stärke, Kanten und zwei QR-Codes: der des Teils und der des Programms für den zweiten Schritt, farbig markiert, wenn das Teil ihn braucht. Im Hallen-Viewer identifiziert der Bediener jedes Teil auf der Platte, und sein Etikett kommt heraus. Firmeneinstellungen: Kantenanleimer mit Bündigfräse, Standard-Kantenstärke, Abstand zwischen Teilen und Innenrand der Platte.

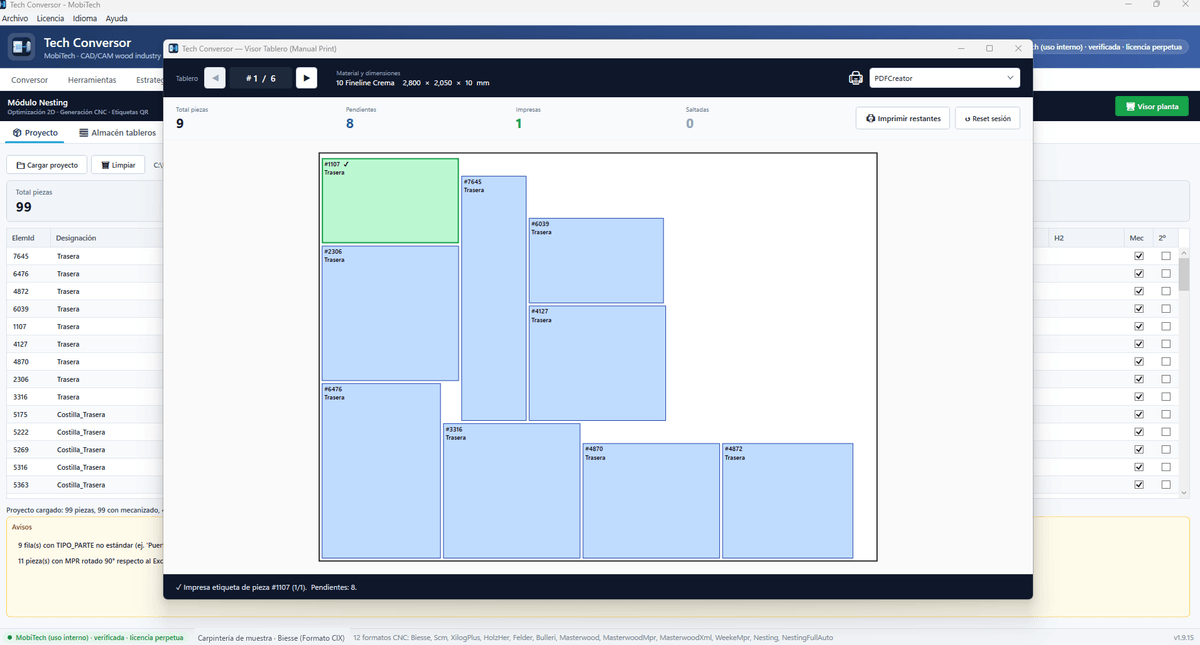

Werkstatt-Viewer: die Platte am Bildschirm und das Etikett per Klick
Am Maschinenplatz öffnet der Bediener die fertige Platte, sieht jedes Teil an seiner Position und druckt per Auswahl sein Etikett. Zähler für offene, gedruckte und übersprungene Teile, Taste zum Drucken der restlichen und Sitzungs-Reset pro Platte.
Technische Merkmale
- Eingabe: von TopSolid'Wood erzeugte MPR- und XML-Programme, einzeln oder ganzer Ordner
- 10 Maschinenformate: Biesse CIX · Bulleri · Felder TCN · HolzHer HPP · Masterwood PRG, MPR und XML · Masterwood KDT · SCM CSX · SCM Xilog Plus · Weeke Homag MPR
- Automatische Fräserwahl nach Material und TopSolid'Wood-Prozess; Materialliste aus dem Projekt gelesen
- Profile je Firma und Maschine; Werkzeuglager mit Operationstyp, Durchmesser, Zahn und Breiten
- Taschen-, Zustell- und Vorschubstrategien für Formate ohne native Zyklen
- Ausgabe Datei für Datei gegen native Maschinenprogramme validiert
- Nesting-Modul separat lizenziert: 2D-Optimierung, CNC für 1. und 2. Schritt, QR-Etiketten, Hallen-Viewer
- 5 Sprachen: Spanisch, Englisch, Italienisch, Französisch und Deutsch
- Dauerlizenz; gleiche Engine wie das Tech-Conversor-Modul des MobiTech ERP
